Quando falamos em instalações de bombeamento, um dos termos mais recorrentes é o NPSH, sigla para Net Positive Suction Head, traduzida como "altura de sucção positiva líquida".

Esse conceito é essencial para compreender e prevenir o fenômeno da cavitação na bomba.

A cavitação ocorre quando a pressão do líquido cai até atingir a sua pressão de vapor, o que causa a formação de bolhas de vapor.

Essas bolhas implodem quando a pressão sobe (o que acontece na saída do rotor) e geram ondas de choque tão intensas que podem danificar a bomba e periféricos.

O NPSH é o parâmetro que utilizamos para nos verificar a possibilidade do fenômeno acontecer, sendo dividido em dois:

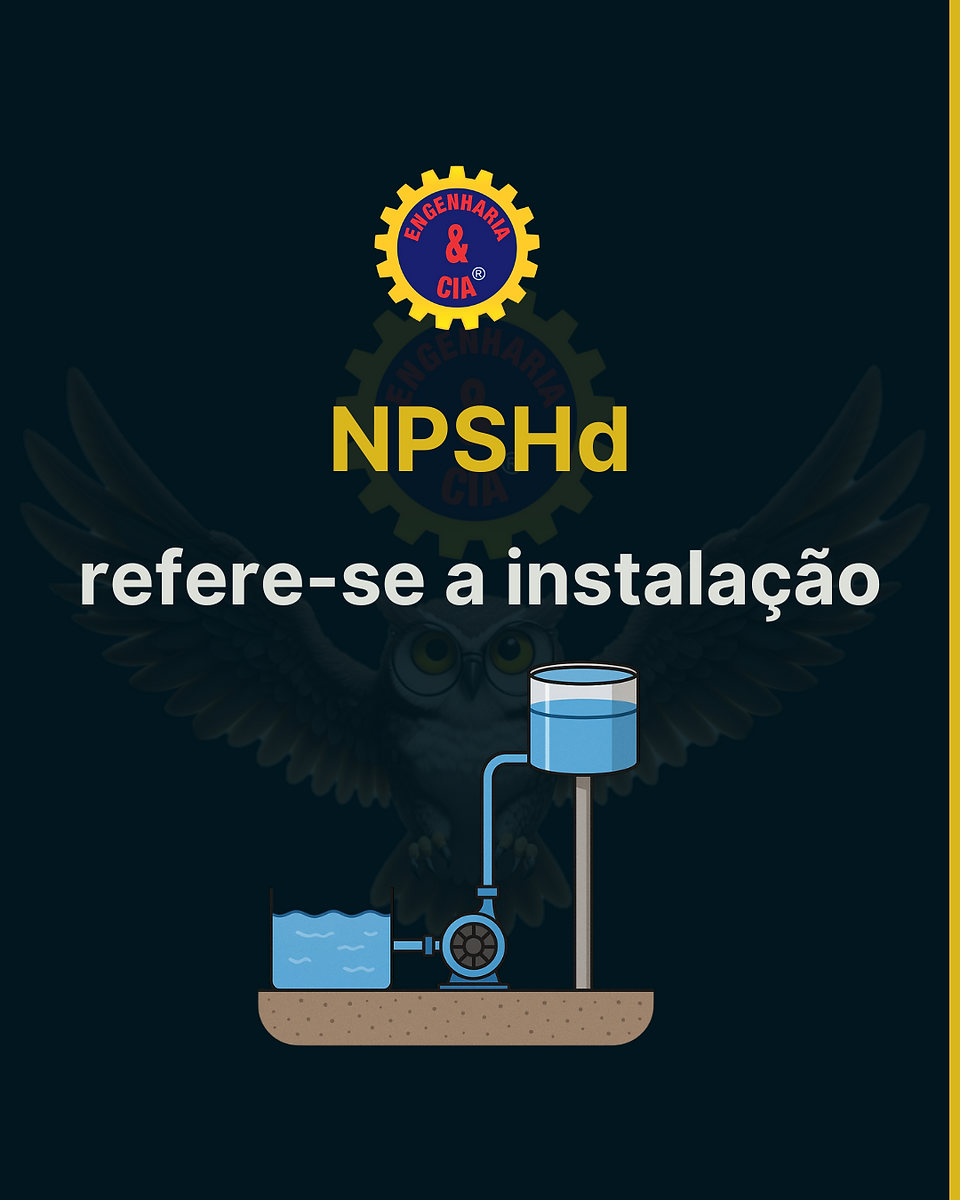

👉 NPSH Disponível (NPSHa): relacionado às condições reais da instalação que pode ser calculado por NPSHa = (P1 - Pv) / γ - hsuc - hp

👉 NPSH Requerido (NPSHr): relacionado com a bomba, sendo um dado fornecido pelo fabricante.

Onde:

--> P1 é a pressão absoluta no reservatório de sucção

--> Pv é a pressão de vapor do fluido

--> γ é o peso específico do fluido

--> hsuc é a altura geométrica de sucção

--> hp são as perdas de carga na sucção

Para garantir o bom funcionamento da instalação, é fundamental que:

NPSHa > NPSHr.

Caso contrário, a cavitação acontecerá, com certeza podendo gerar desgastes prematuros dos componentes da bomba, aumento do consumo de energia e falhas no bombeamento, podendo chegar ao ponto da bomba não conseguir transferir o fluido.

A escolha adequada da bomba não depende apenas da vazão e altura manométrica, mas também da compatibilidade entre o NPSHr da bomba e o NPSHa da instalação.

Diversos fatores influenciam o NPSHa:

--> Temperatura do fluido (fluido quente possui maior pressão de vapor)

--> Altitude do local (altitudes elevadas têm menor pressão atmosférica)

--> Tipo de fluido (substâncias voláteis têm maior tendência à cavitação)

--> Comprimento e complexidade da linha de sucção (mais perdas de carga)

Por isso, bombas afogadas tendem a apresentar menos problemas de cavitação. Quanto menor a altura geométrica de sucção e as perdas na linha, maior será o NPSHa.

Vale lembrar que cavitação também pode ocorrer mesmo quando os cálculos estão corretos, devido a outros fatores como turbulências ou variações inesperadas na pressão do sistema.

Em instalações mais complexas ou com fluidos especiais (como etileno líquido), o risco de cavitação é ainda maior. Nesses casos, o conhecimento detalhado e o dimensionamento adequado são cruciais.
